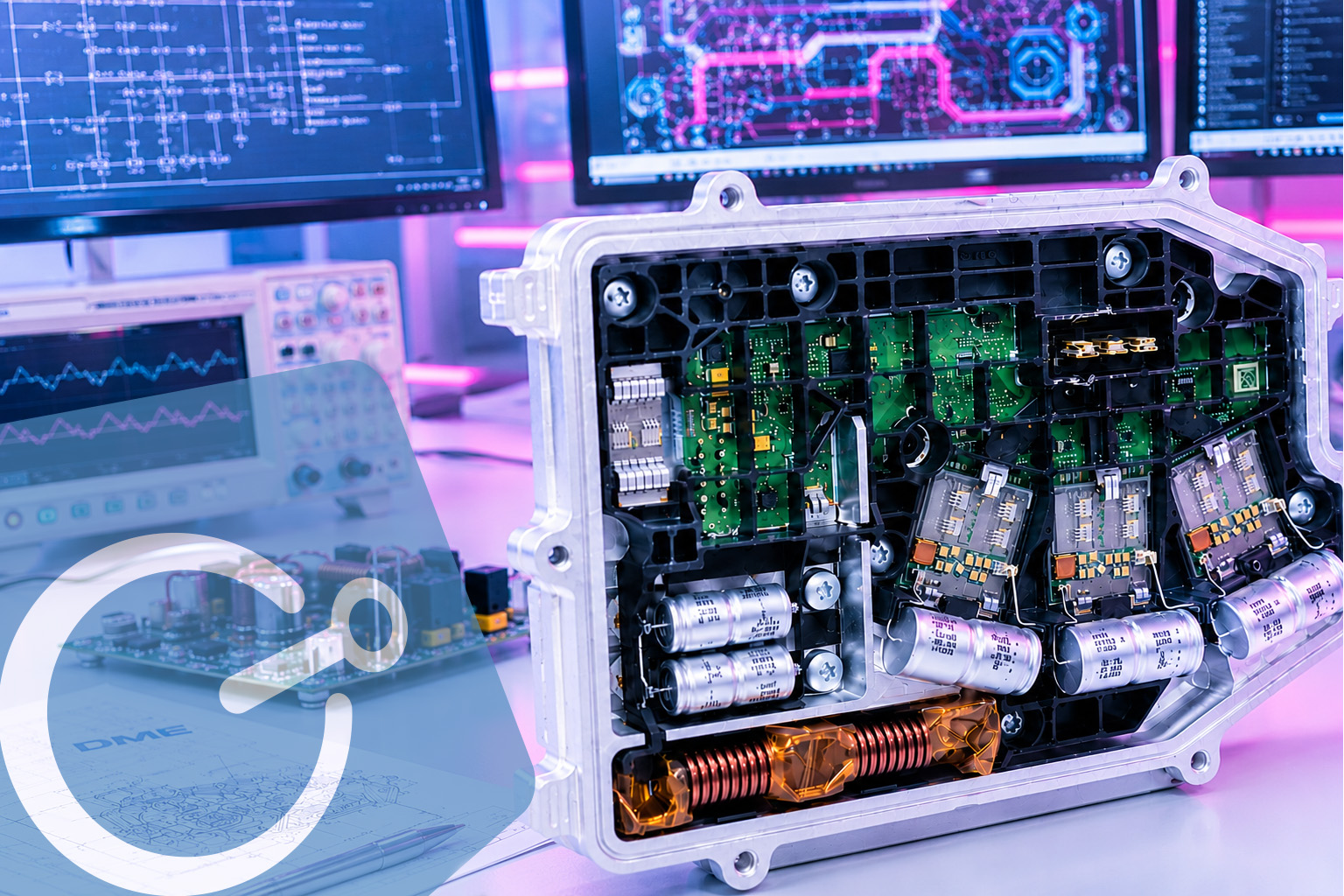

Konzeptphase in der Leistungselektronik: Wo spätere EMV-, Thermal- und Regelungsprobleme wirklich entstehen
Viele Fehler in Elektronikprojekten werden erst am Prototyp sichtbar: unerwartete Hotspots, Überschwinger am Switch-Node, instabile Gate-Signale, EMV-Auffälligkeiten, thermisches Derating oder ein Reglerverhalten, das im Labor funktioniert, im realen Lastkollektiv aber nicht robust bleibt.
Die Ursache liegt häufig nicht im Detaildesign, sondern deutlich früher: in Annahmen aus der Konzeptphase.
Gerade bei Power-Applikationen reicht die Dimensionierung auf einen stationären Nennbetriebspunkt selten aus. Einschaltvorgänge, Lastsprünge, Rekuperation, Kurzzeitüberlast, PWM-Strategie, thermische Impedanzen, Alterung, Kühlpfade und Worst-Case-Toleranzen bestimmen oft stärker über die spätere Robustheit als der nominelle Arbeitspunkt.
Ähnlich kritisch sind parasitäre Effekte. Kommutierungsschleifen, Leiterbahn- und Bonding-Induktivitäten, Zwischenkreisimpedanzen, Stromrückführung, Gate-Widerstände, Messmassen und kapazitive Kopplungen sind im Schaltplan nur begrenzt sichtbar. Im Layout, in der EMV-Prüfung und im thermischen Verhalten werden sie jedoch systembestimmend.
Bei Control Motion Electronics in Dortmund betrachten wir diese Zusammenhänge deshalb nicht erst im Prototypenstadium. In Entwicklungsprojekten für Leistungselektronik, Antriebselektronik, Motor Control und thermisch anspruchsvolle Baugruppen werden Systemarchitektur, Schaltung, PCB-Layout, Embedded Software, Thermik, EMV und Fertigbarkeit früh gemeinsam bewertet.
Dazu gehören je nach Projekt unter anderem:
- System-, Schaltungs-, Verlustleistungs- und Thermosimulation
- Betrachtung transienter Betriebszustände und Worst Cases
- thermische 3D-FEM-Analysen und Rth/Zth-Bewertungen
- EMV-gerechte Schaltungs- und Layoutauslegung
- DfM-Abstimmung mit Blick auf die spätere EMS-Fertigung
- Teststrategie, Verifikation und Serienvalidierung
Der entscheidende Punkt ist nicht, möglichst viele Modelle zu erzeugen. Entscheidend ist, die richtigen Annahmen früh prüfbar zu machen.
Denn was in der Konzeptphase vereinfacht wird, wird später oft zur festen Randbedingung: für das Layout, die Kühlung, die Mechanik, die Firmware, die Prüfbarkeit und die Serienüberführung.
Prototypen bleiben notwendig. Aber sie sollten Hypothesen validieren – nicht grundlegende Systemrisiken zum ersten Mal offenlegen.
